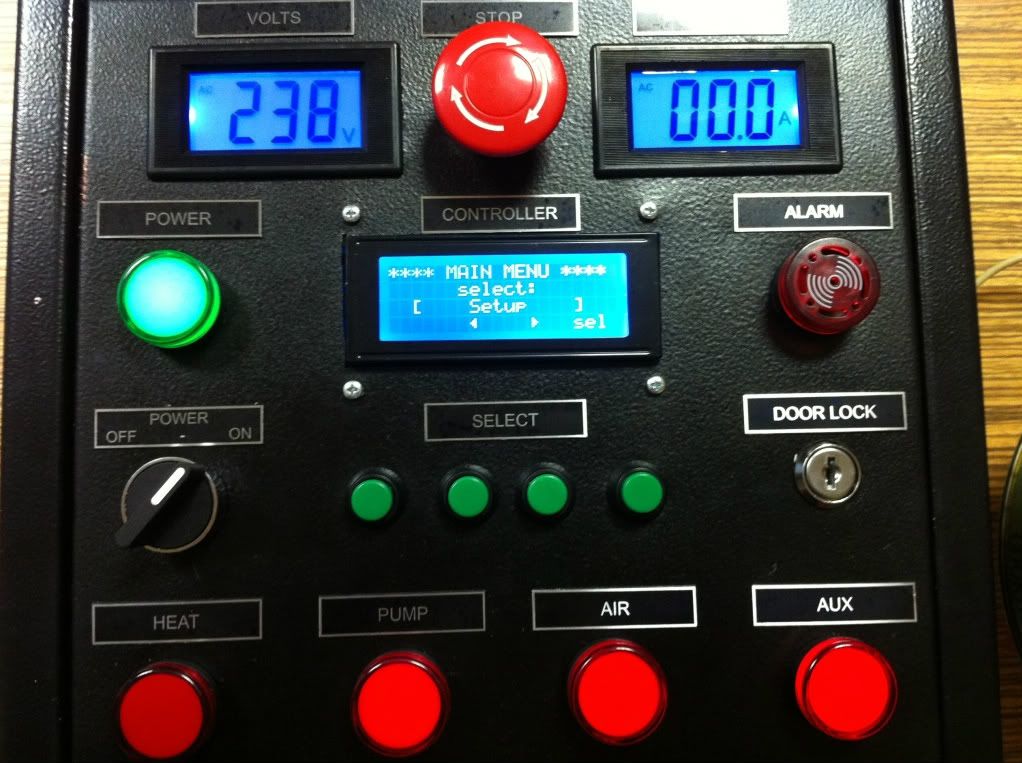

Всем привет! С момента, когда я решил построить свою автоматизированную пивоварню прошло много времени. P . Сегодня контроллер полностью готов, осталось сделать само варочно-фильтровальное устройство. Все делалось моими собственными руками. Расскажу по-порядку, как и из чего это делалось. Коротко о разработке. Выполнено на Arduino.PЗвуковая, световая индикация, индикация тока и напряжения (т.к. аппарат отладочный, мне необходимо следить за этими показателями). Аварийное отключение. Вся система на полупроводниковых реле. Силовая часть развязана с цифровой. Управление 4 нагрузками 25-40А (масштабируется), память рецептов на 8 штук. 8 температурных пауз. Интуитивно понятный интерфейс.PПолностью ручной или полностью автоматический режим. Автоматическая CIP мойка.P2 температурных датчика с точностью 0,1В.PДатчик жидкости в котле. Датчик жидкости при перекачке. Производительность от 20л до 1000л. Управление аэрацией, вирпулом, помпой, резервный выход. PНастраиваемый PID, под разные емкости (beta), USB для обновления софта, в скором будущем дистанционное управление с iPhone/iPad. Сейчас можно управлять с компа, с экрана монитора, даже через интернет. P Начнем. Сначала я выбрал в магазине корпус. Цены очень разные. Выбрал приемлемый по размеру и цене, забегая вперед, скажу, что начинка влезла на пределе, в меньший корпус не поместилась бы: Сложная работа по разметке управляющих элементов. Все начинка, кроме корпуса, проводов и контактора, были куплены за рубежом. В этой стране по внятной цене ничего не купить. С конфигурацией определился, нижний ряд кнопок оставлен на будущее, под расширение возможностей: Наклеил малярный скотч и нарисовал карандашом разметку. Прикинул как разместится начинка. Дело за малым. Вырезать отверстия. Прямоугольные делались электролобзиком, пилкой с самым мелким зубом. Круглые ступенчатым сверлом-ёлочкой. Мелкие круглые дрелью.P Все отверстия обрабатывались напильником. Купил баллон краски.P И покрасил. Замечу, сделал я это зря, краска нещадно откалывается при любом контакте. Красил на 3-4 слоя. Грунт не использовал. Подождал сутки, когда высохнет краска и разместил элементы. С обратной стороны. Все на своих местах. Внутри. Проверка электроники. Подключил все и припаял. Пошагово не снимал, не до этого было.
